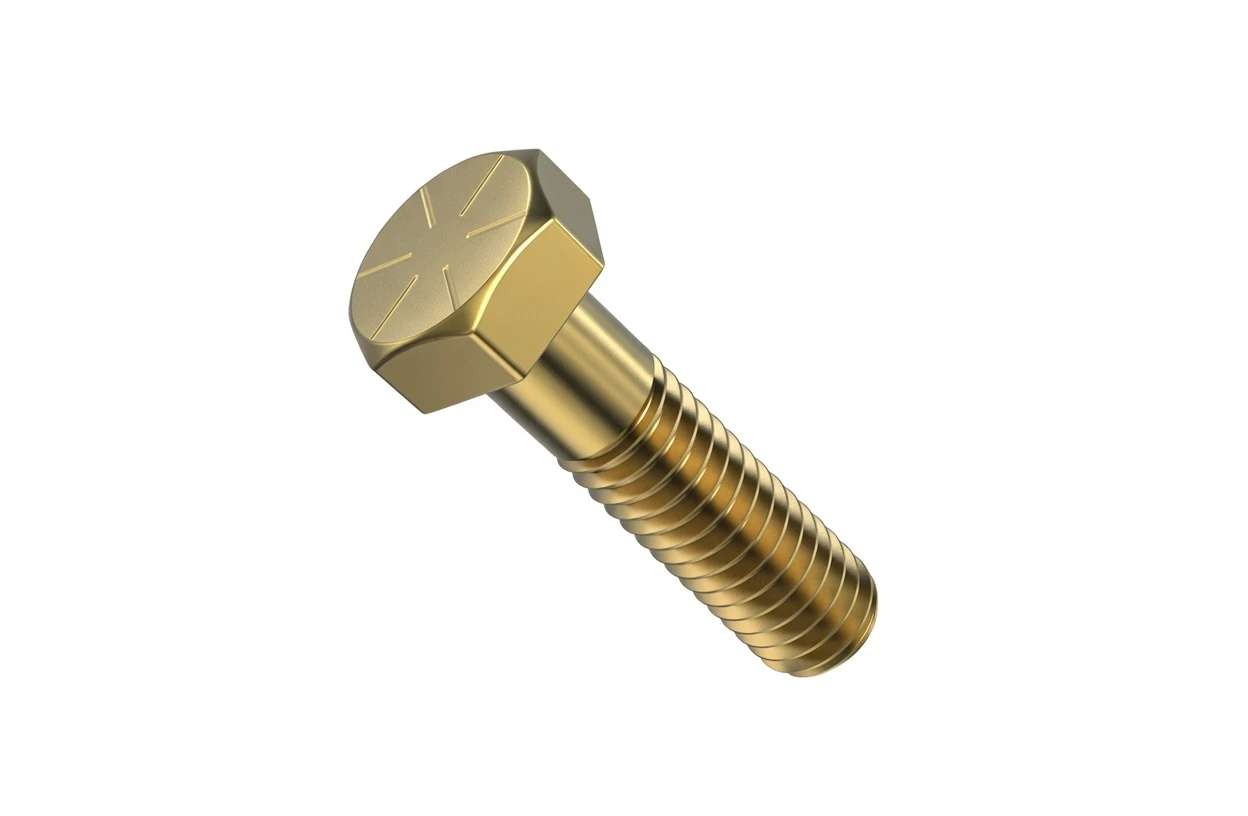

Болт з наріззю 1/4 дюйми — це один із найпоширеніших кріпильних елементів у системі дюймових стандартів. Найчастіше він виконується із шестигранною головкою та має дюймову нарізь, що робить його сумісним із великою кількістю імпортного обладнання, техніки та конструкцій.
Що означає розмір 1/4 дюйма
Позначення 1/4″ вказує на номінальний діаметр нарізі, який становить приблизно 6,35 мм. Важливо розуміти, що це не метричний стандарт, тому такі болти не взаємозамінні з болтами М6, навіть попри близький діаметр.
Типи нарізі
Найпоширеніші різновиди нарізі для болтів 1/4 дюйми:
- 1/4″-20 UNC — велика нарізь (20 витків на дюйм), найуживаніша в загальному машинобудуванні.
- 1/4″-28 UNF — дрібна нарізь (28 витків на дюйм), застосовується там, де потрібна краща фіксація або робота з тонкими матеріалами.
UNC зазвичай вибирають для стандартних з’єднань, тоді як UNF — для відповідальних або вібронавантажених вузлів.
Шестигранна головка
Болти з наріззю 1/4″ найчастіше мають шестигранну головку під ключ. Це зручно для монтажу та демонтажу, дозволяє передавати достатній крутний момент і працювати як ручним інструментом, так і гайковертами. Типовий розмір ключа для таких болтів — 7/16 дюйма.
Матеріали та покриття
Залежно від умов експлуатації болти можуть виготовлятися з:
- вуглецевої сталі (з цинковим покриттям),
- нержавіючої сталі,
- легованої сталі підвищеної міцності.
Покриття (цинк, чорний оксид тощо) захищає болт від корозії та подовжує строк служби.
Сфери застосування
Болти з дюймовою наріззю 1/4″ широко використовуються:
- в автомобільній та мотоциклетній техніці,
- у промисловому обладнанні американського стандарту,
- в електроніці та корпусних виробах,
- у меблевих та монтажних конструкціях імпортного походження.
Вони особливо актуальні там, де конструкція спочатку розрахована саме на дюймове кріплення.
Болти з наріззю 1/4 дюйма в автомобільній та мотоциклетній техніці
У автомобільній та особливо мотоциклетній техніці болти з дюймовою наріззю 1/4″ застосовуються досить широко, насамперед у техніці американського та британського походження, а також у вузлах, де не потрібні великі навантаження, але важлива точність і компактність кріплення.
Походження дюймового стандарту в авто- та мототехніці
Багато виробників зі США (Harley-Davidson, Indian, Jeep, старі моделі Ford, GM тощо) історично використовують дюймову систему кріплення. Тому болти 1/4″-20 UNC або 1/4″-28 UNF залишаються стандартом:
- у старих моделях,
- у техніці для внутрішнього ринку США,
- у запчастинах і вузлах без переходу на метричну систему.
У мотоциклах дюймові болти трапляються частіше, ніж в автомобілях, через компактність конструкцій і традиції виробництва.
Типові вузли застосування
Болти з наріззю 1/4 дюйма зазвичай використовуються у таких елементах:
- Кріплення пластикових та декоративних елементів
Обтічники, кришки, захисні кожухи, декоративні панелі. - Кріплення електроніки та аксесуарів
Блоки запалювання, реле, датчики, кріплення фар, поворотників, сигналів. - Допоміжні кронштейни
Тримачі тросів, шлангів, кабелів, невеликі монтажні планки. - Карбюраторні та впускні вузли (мотоцикли)
Кришки карбюратора, повітряні фільтри, фланці низького навантаження. - Інтер’єр та дрібні елементи салону (авто)
Панелі приладів, пластикові елементи, допоміжні кріплення.
Для силових вузлів (підвіска, гальма, двигун) 1/4″ зазвичай не використовується, оскільки діаметр замалий для високих навантажень.
UNC vs UNF у техніці
У транспортних засобах вибір типу різьби має значення:
- 1/4″-20 UNC (велика різьба)
Частіше використовується в:- алюмінієвих деталях,
- пластикових корпусах,
- місцях з частим демонтажем.
- 1/4″-28 UNF (дрібна різьба)
Застосовується там, де:- важлива краща фіксація,
- є вібрації,
- обмежена довжина різьбового зчеплення.
У мотоциклах UNF зустрічається частіше саме через підвищену вібрацію.
Матеріали та міцність
Для авто- та мототехніки болти 1/4″ зазвичай виготовляють із:
- вуглецевої сталі (клас міцності, аналогічний SAE Grade 5),
- нержавіючої сталі (для зовнішніх елементів),
- інколи — легованої сталі для відповідальніших вузлів.
Популярні покриття:
- цинкове (антикорозійний захист),
- чорний оксид (естетика + мінімальний захист),
- нержавіюча сталь без покриття.
Інструмент і монтаж
Шестигранна головка болта 1/4″ зазвичай розрахована під:
- ключ 7/16 дюйма,
- або торцеву головку відповідного розміру.
Під час монтажу часто застосовують:
- фіксатори різьби (особливо на мотоциклах),
- шайби (плоскі або пружинні),
- точний контроль моменту затягування, щоб не зірвати різьбу в алюмінії.
Важливе застереження
Одна з найпоширеніших помилок — спроба вкрутити метричний болт М6 замість 1/4″. Це може призвести до:
- пошкодження різьбового отвору,
- ослаблення кріплення,
- складного та дорогого ремонту.
Як правильно обрати болт
Під час вибору болта з наріззю 1/4 дюйма варто звернути увагу на:
- тип нарізі (UNC або UNF),
- довжину болта,
- клас міцності,
- матеріал і захисне покриття,
- сумісність із гайкою або різьбовим отвором.
Неправильний підбір різьби може призвести до пошкодження з’єднання або втрати міцності.
Болт з наріззю 1/4 дюйми — це надійний і універсальний кріпильний елемент дюймової системи. Найчастіше він має шестигранну головку та використовується в техніці й конструкціях, де метричні аналоги непридатні. Розуміння стандартів різьби та правильний вибір болта гарантують довговічність і безпеку з’єднання.
